Mnoho konštruktérov a technológov sa pri návrhu stretne s rovnakou otázkou: dá sa to vôbec vyrobiť tak, ako je to navrhnuté? A práve tu prichádza realita výroby – klasické obrábanie má svoje limity, ktoré nie sú vždy na prvý pohľad zrejmé.
V tomto článku sa pozrieme na to:
- prečo ostré vnútorné rohy nie sú pri bežnom obrábaní samozrejmosťou
- kde vzniká technologický problém
- a hlavne – ako sa dá tento limit reálne prekonať bez kompromisov
1. Geometrické obmedzenia klasického obrábania
Pri frézovaní je výsledná geometria vždy viazaná na priemer nástroja.
Typické dôsledky:
- vnútorné rohy s definovaným polomerom
- nutnosť dodatočných operácií alebo kompromisov v konštrukcii
- obmedzenia pri presných dosadacích plochách
Technologický problém:
Aj pri použití malých nástrojov rastie riziko deformácie, vibrácií a lomu nástroja.
2. EDM ako riešenie bez geometrických limitov
Elektroerozívne obrábanie funguje na princípe elektrických výbojov medzi elektródou a obrobkom.
Kľúčové vlastnosti procesu:
- bezkontaktné odoberanie materiálu
- absencia mechanických síl
- geometria nezávislá od priemeru nástroja
To umožňuje:

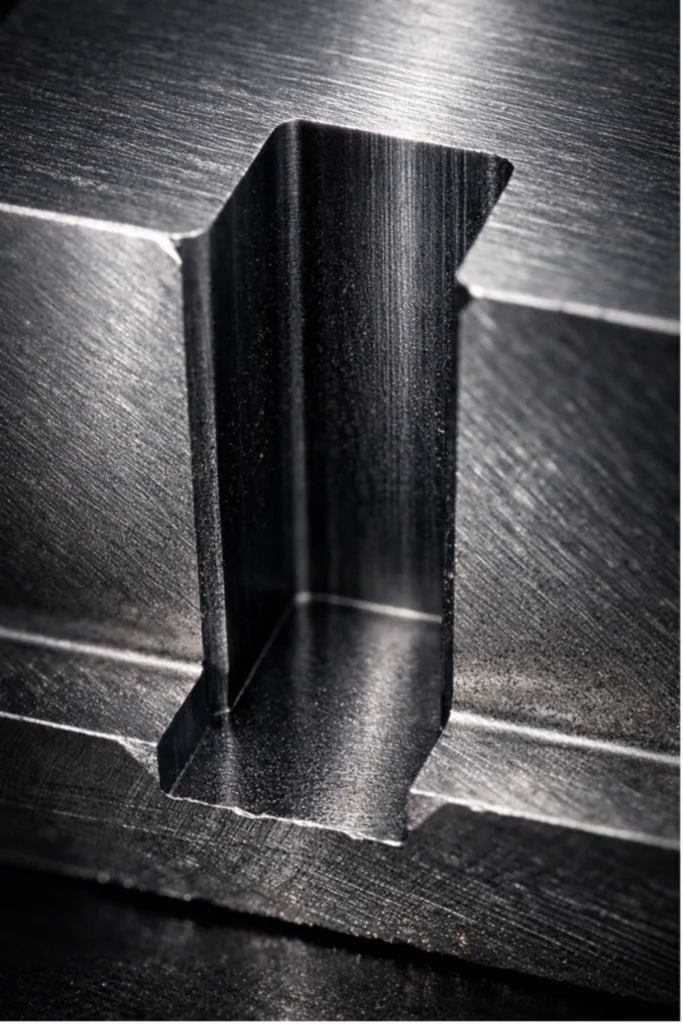

- výrobu ostrých vnútorných rohov
- obrábanie detailov s vysokou presnosťou
- stabilný proces aj pri zložitých tvaroch
Pridaná hodnota pre technológa:
eliminácia kompromisov v návrhu a vyššia presnosť finálneho dielu.
3. Aplikácie v praxi
Ostré vnútorné rohy sú kritické najmä v oblastiach, kde geometria priamo ovplyvňuje funkciu dielu.
Typické použitie:
- vstrekovacie formy
- lisovacie nástroje
- presné mechanické komponenty
V týchto prípadoch EDM nie je alternatíva – ale technologická nutnosť.
Záver: Ostré rohy ako technologická výhoda
Schopnosť vyrábať tieto typy rohov nie je len otázkou presnosti, ale aj konkurencieschopnosti.
V CDL využívame EDM ako nástroj na:
- prekonanie limitov klasického obrábania
- zachovanie návrhovej slobody konštruktéra
- zvýšenie kvality a funkčnosti dielov
Rozdiel nevzniká v stroji, ale v schopnosti správne zvoliť technológiu pre danú geometriu.
