Keď rozhodujú detaily, ktoré nie sú na prvý pohľad viditeľné
Presnosť nie je len o stroji
Pri požiadavkách na tisícinové presnosti sa často predpokladá, že rozhoduje najmä technológia. Prax však ukazuje, že samotný stroj – hoci ide o špičkové zariadenia od spoločností Sodick, Makino alebo Hermle – je len jednou časťou celého systému.
Skutočná presnosť vzniká kombináciou viacerých faktorov:
- teplota prostredia
- teplota samotného dielu
- spôsob upnutia
- stabilita procesu počas celej operácie
Tieto faktory zohrávajú zásadnú úlohu pri výrobe aj pri opravách nástrojov.
Teplota: najväčší „neviditeľný nepriateľ“ presnosti
Pri práci v tisícinových toleranciách zohráva kľúčovú úlohu teplotná stabilita.
Materiály reagujú na zmenu teploty rozťažnosťou, pričom aj minimálna odchýlka môže mať zásadný vplyv na výsledok – najmä pri požadovaných toleranciách v tisícinách milimetra ide o významný zásah do presnosti.
V praxi to znamená:
- diel sa počas obrábania môže rozmerovo meniť
- po tepelnom spracovaní musí byť stabilizovaný
- aj samotný stroj musí byť teplotne ustálený
Preto sledujeme:
- teplotu prostredia
- teplotu obrobku
- teplotu procesných médií (napr. dielektrika pri EDM)
Tisícinové presnosti pri CNC obrábaní
Upnutie dielu: mikrometre začínajú v mechanike
Pri dosahovaní tisícinových tolerancií je upnutie kritické bez ohľadu na technológiu – či už ide o EDM alebo CNC obrábanie.
- nevhodné upnutie môže spôsobiť mikroskopické deformácie
- vnútorné napätia materiálu sa môžu počas procesu uvoľniť
- nedostatočná stabilita vedie k odchýlkam
Pri opravách je situácia ešte citlivejšia:
- diel má za sebou mechanickú aj tepelnú históriu
- deformácie sú často skryté
Preto je kľúčové:
- presné referencovanie
- symetrické a stabilné upnutie
- minimalizácia pnutí
EDM technológia: kontrola procesu v mikrometroch
Pri elektroerozívnom obrábaní (EDM) síce nevznikajú rezné sily, no proces je extrémne citlivý na stabilitu.
Na dosahovanie tisícinových tolerancií využívame technológiu Sodick, ktorá je charakteristická:
- lineárnymi pohonmi bez vôle
- presným riadením výbojovej medzery
- vysokým rozlíšením polohovania
Rozhodujúce však nie je len zariadenie, ale spôsob jeho využitia:
- viacnásobné dokončovacie prechody
- práca s minimálnou energiou výboja
- stabilita výbojov a prostredia

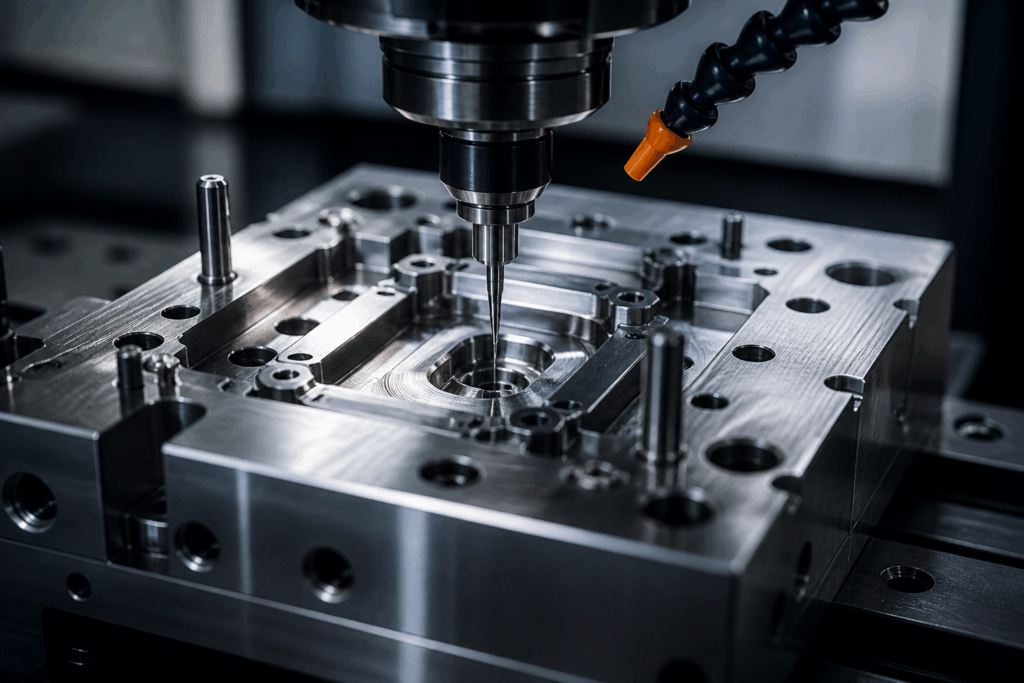

CNC obrábanie: presnosť v reznom procese
Pri CNC obrábaní zohráva kľúčovú úlohu kombinácia stroja, nástroja a stratégie obrábania.
Využívame najmä technológie Makino a Hermle, ktoré umožňujú:
- vysokú tuhosť a stabilitu
- presné polohovanie v mikrometroch
- opakovateľnosť procesov
Pri dosahovaní tisícinových tolerancií je rozhodujúce:
- správna voľba rezných parametrov
- minimalizácia vibrácií
- optimalizácia dráhy nástroja
- kontrola tepelného zaťaženia počas obrábania
Detaily, ktoré rozhodujú
Pri tisícinových toleranciách rozhodujú aj „neviditeľné“ faktory:
- čas stabilizácie dielu
- manipulácia (aj teplo rúk môže ovplyvniť výsledok)
- čistota a stabilita médií
- správna postupnosť operácií
Výroba vs. oprava
Z pohľadu presnosti je často náročnejšia oprava než výroba nového dielu.
Dôvody:
- existujúce opotrebenie
- neznáme vnútorné napätia
- nutnosť nadviazať na pôvodnú geometriu
Tu rozhoduje kombinácia skúseností a technológie.
Záver
Dosahovanie tisícinových tolerancií pri EDM aj CNC obrábaní nie je výsledkom jedného faktora, ale komplexného prístupu.
V našej firme sa zameriavame na:
- kontrolu všetkých vstupných podmienok
- precízne nastavenie procesov
- využívanie špičkových technológií ako Sodick, Makino a Hermle
- dlhoročné skúsenosti v oblasti presného strojárstva
Práve kombinácia technológie, know-how a dôrazu na detail nám umožňuje dosahovať stabilnú presnosť v tisícinových toleranciách – či už ide o výrobu nových dielov alebo opravy nástrojov.
